在現代化工生產過程中，軟化水處理是保障鍋爐安全、穩定運行及延長設備壽命的關鍵環節。海化純堿廠的軟化水工程采用了先進的西門子可編程邏輯控制器（PLC）作為核心控制單元，通過精心設計的軟件程序，實現了對軟化水處理工藝的自動化、精確化與智能化管理。本文將詳細闡述西門子PLC在該工程中軟件開發的具體應用。

一、 系統架構與硬件選型

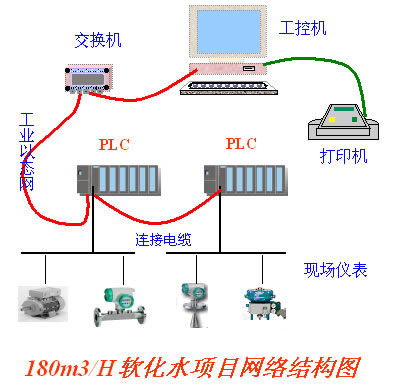

在項目啟動階段，根據軟化水工藝的復雜性和控制要求，選用了西門子S7-1500系列PLC作為主控制器。該系列PLC以其高性能、模塊化設計和強大的通信能力著稱，非常適合處理軟化水工程中多設備、多參數、高可靠性的控制需求。系統架構包括：中央控制室的S7-1500 CPU、分布式I/O站點（ET 200SP系列）、觸摸屏（HMI）人機界面以及連接流量計、液位計、壓力傳感器、電動閥、水泵等現場儀表的信號模塊。軟件開發正是基于這一硬件平臺展開。

二、 軟件開發平臺與主要功能

軟件開發在西門子TIA Portal（全集成自動化）平臺中進行，該平臺集成了STEP 7（用于PLC編程）、WinCC（用于HMI組態）等軟件，實現了硬件組態、編程、調試和可視化的無縫集成。

1. 工藝過程控制程序設計：

• 順序控制：針對軟化水處理的“運行-反洗-吸鹽-慢洗-快洗-鹽箱注水”等典型再生工藝流程，使用GRAPH或SCL語言編寫了清晰的順序功能圖（SFC）程序。程序能根據設定的時間、流量或水質（通過在線硬度監測儀信號）自動觸發再生過程，確保樹脂交換能力持續有效。

• 模擬量處理：對進水壓力、流量、鹽箱液位、出水硬度等模擬量信號，在OB1組織塊或?qū)Ｓ玫墓δ軌K（FB）中編寫了數據采集、濾波、標度變換及PID控制程序。例如，通過PID功能塊精確控制進水調節閥的開度，穩定系統壓力。

• 設備聯動與保護：編寫了水泵、閥門的聯鎖邏輯。例如，確保在反洗時，進水閥與反洗排水閥按序動作，且水泵運行狀態與之匹配；設置了設備過載、液位超限、硬度超標等故障的緊急停機與報警程序。

1. 人機界面（HMI）組態：

• 使用WinCC Advanced在觸摸屏上創建了直觀的操作界面。主畫面動態顯示整個軟化水系統的工藝流程、設備實時狀態（運行/停止/故障）、關鍵參數（流量、壓力、硬度值等）。

• 設置了專門的“自動/手動”操作畫面，允許操作人員在調試或應急時手動控制單個設備。

• 開發了參數設置畫面，用于修改再生周期、各步驟時間、報警閾值等工藝參數，并設有權限管理。

• 建立了完善的報警記錄與歷史數據趨勢圖畫面，便于故障追溯與工藝優化。

1. 通信與數據管理：

• 通過PROFINET工業以太網，實現了PLC與分布式I/O、HMI以及上層廠級監控系統（如SCADA）的高速數據交換。在TIA Portal中配置了清晰的網絡視圖和設備名稱，簡化了通信編程。

• 利用PLC的數據塊（DB）對工藝參數、設備狀態、生產統計（如累計制水量、耗鹽量）進行結構化存儲和管理，便于程序調用和上位機訪問。

三、 軟件應用的優勢與成效

1. 高可靠性與穩定性：西門子PLC的模塊化硬件與結構化編程（采用FC、FB、DB等），使得軟件邏輯清晰，易于維護和故障診斷，確保了軟化水系統7x24小時連續穩定運行。
2. 控制精度提升：通過軟件實現的精確時序與PID控制，使再生過程各環節切換準確，樹脂再生徹底，出水水質（殘余硬度）穩定達到并優于設計標準，有效保護了后續鍋爐設備。
3. 操作維護便捷：直觀的HMI界面降低了操作人員的勞動強度和對經驗的依賴。詳細的報警信息和歷史數據為預防性維護和工藝調整提供了有力支持。
4. 節能降耗：通過軟件優化控制邏輯，如根據實際用水量智能觸發再生，避免了固定時間再生造成的水和鹽的浪費，實現了經濟效益與環境效益的雙贏。
5. 良好的擴展性：基于TIA Portal的軟件項目具有良好的開放性，未來如需增加設備（如另一套軟化器）或功能（如與能源管理系統集成），只需在現有框架內添加硬件模塊和擴展程序即可，保護了投資。

四、

在海化純堿廠軟化水工程項目中，西門子PLC的軟件開發不僅是實現設備自動控制的工具，更是將工藝知識、控制策略和運維經驗數字化的核心載體。從硬件組態、控制邏輯編寫到人機交互設計，TIA Portal平臺提供了一個高效、集成的工程環境。成功的軟件應用使得整個軟化水系統運行高效、可靠、智能，為純堿生產線的穩定供汽和能源高效利用奠定了堅實的基礎，充分體現了自動化技術在傳統流程工業升級改造中的巨大價值。
